Kitronik Single Amplifier Kit Version 3.0

Kit Single Amplifier Version 3.0 par Kitronik

La version 3.0 est la version la plus récente du kit d'amplificateur mono le plus vendu, qui peut être utilisé avec n'importe quel équipement stéréo personnel, y compris les lecteurs MP3, ce qui en fait une excellente option de kit pour un projet de conception de boîtier d'amplificateur.

Il utilise un circuit intégré amplificateur audio NCP2890 qui est prémonté sur le fond de la carte et a une puissance de sortie de 1,0W. Le NCP2890 est un amplificateur de puissance audio pour appareils de communication portables, développé pour les téléphones mobiles et les PDA. Le CI possède également un circuit intégré de protection contre le bruit "Pop and Click" pour le démarrage et l'arrêt.

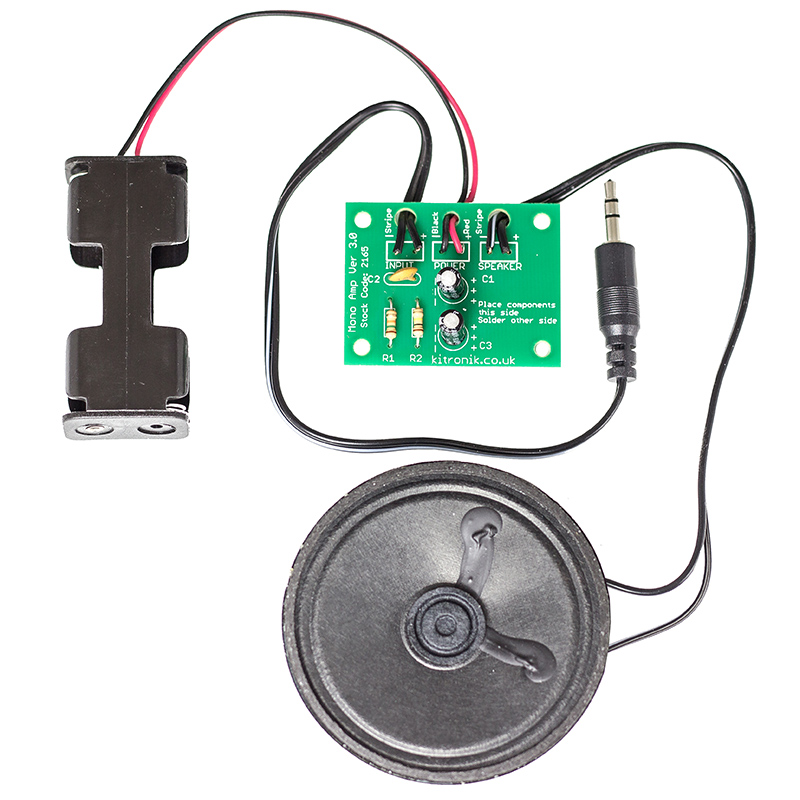

Le kit est livré avec un fil jack préfabriqué, un haut-parleur de 8 ohms de 66 mm et un pack de piles AA. Il peut fonctionner sur n'importe quelle tension comprise entre 2,2 et 5,5 volts (maximum absolu 6V). Voir la section Contenu pour une liste complète des composants.

Les versions précédentes de cet ampli contenaient un connecteur d'alimentation PP3 et étaient destinées à fonctionner sur 9V, tandis que la V3.0 est conçue pour fonctionner avec deux piles AA. Il y a plusieurs avantages à utiliser des piles AA plutôt que des piles PP3, y compris le fait que les piles AA sont beaucoup moins chères, plus facilement accessibles et qu'elles dureront beaucoup plus longtemps que les piles PP3, peut-être jusqu'à 10 fois plus longtemps.

• Kit de projet électronique de grande valeur.
• Fonctionne avec tout équipement stéréo, y compris les ordinateurs, les téléphones et les tablettes qui peuvent accepter le fil jack.

Kit Kit Single Amplifier Version 3.0 : contenu, ressources et prérequis

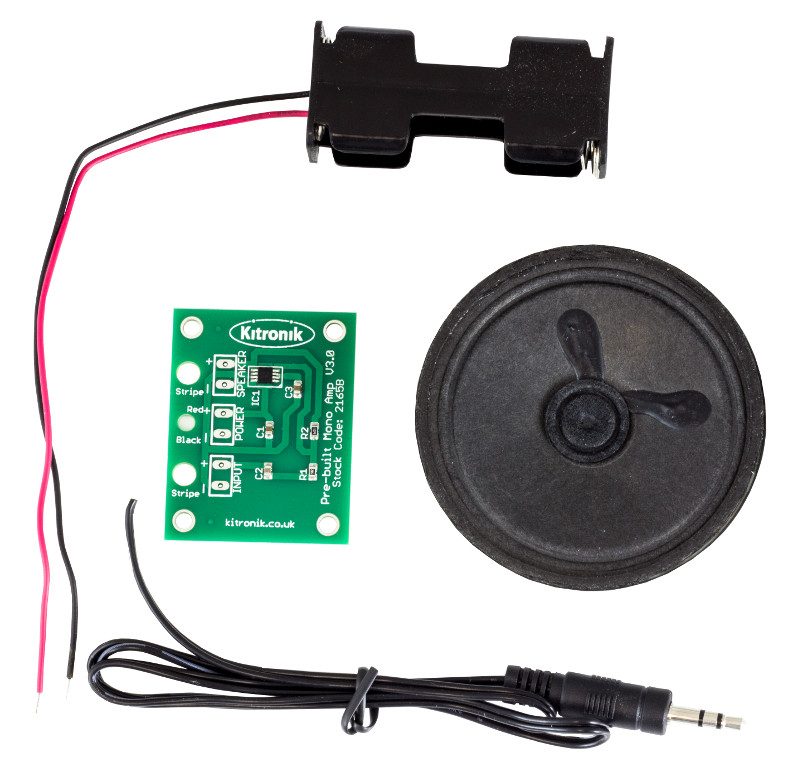

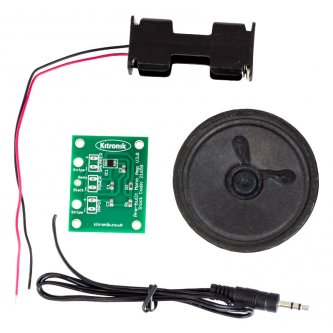

Contenu :

• 1 x 15K Résistance.
• 1 x Résistance de 100K.
• 1 x Condensateur à disque en céramique 100nF.
• 2 x Condensateur, Electrolytique, 50V, 1uF.
• 1 x 3.5mm Mono Jack Lead, 50cm de longueur.
• 1 x Haut-parleur 8 ohm 66mm.
• 1 x Cage à piles AA avec fils.

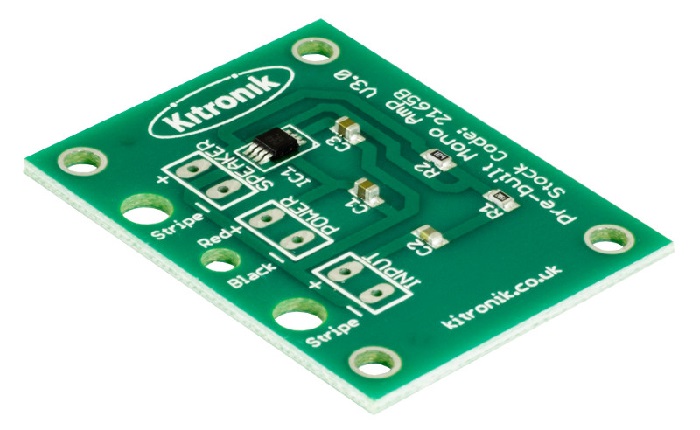

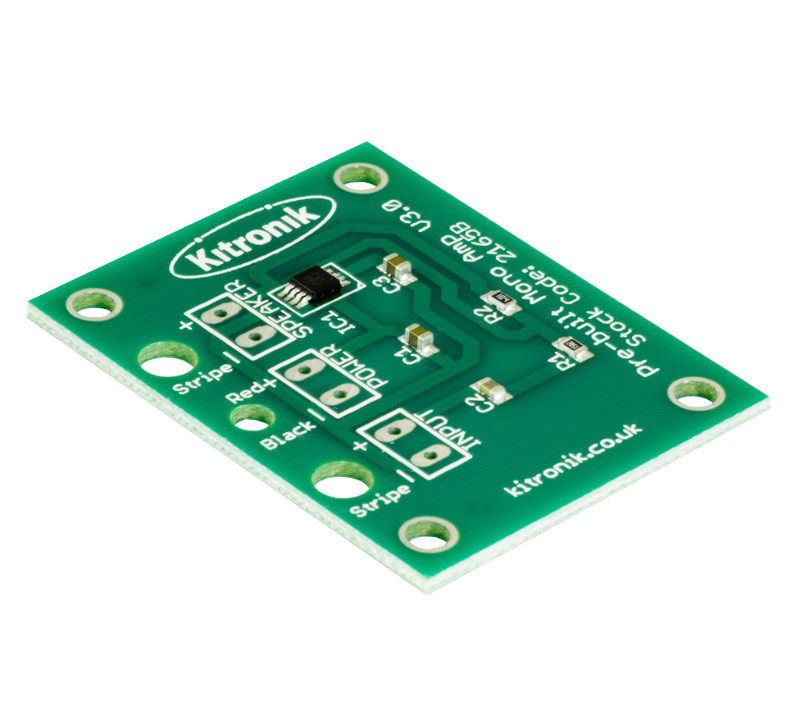

• 1 x Circuit imprimé amplificateur mono avec circuit intégré amplificateur audio NCP2890 pré-installé.

Prérequis :

• Fer à souder.
• Soudure.
• Coupe-fils.
• Pince à dénuder.
• 2 piles AA.

Ressources :

• Which Amplifier kit is right for you?
• Guitar Amp enclosure design.
• Clip together mono amp case design.
• 3D Printed pocket-sized Mono Amp enclosure design.
• 3D Printing Resources.
