Carte Pilotage Moteur Kitronik BBC micro:bit

Carte de pilotage moteur compacte Kitronik pour BBC micro:bit

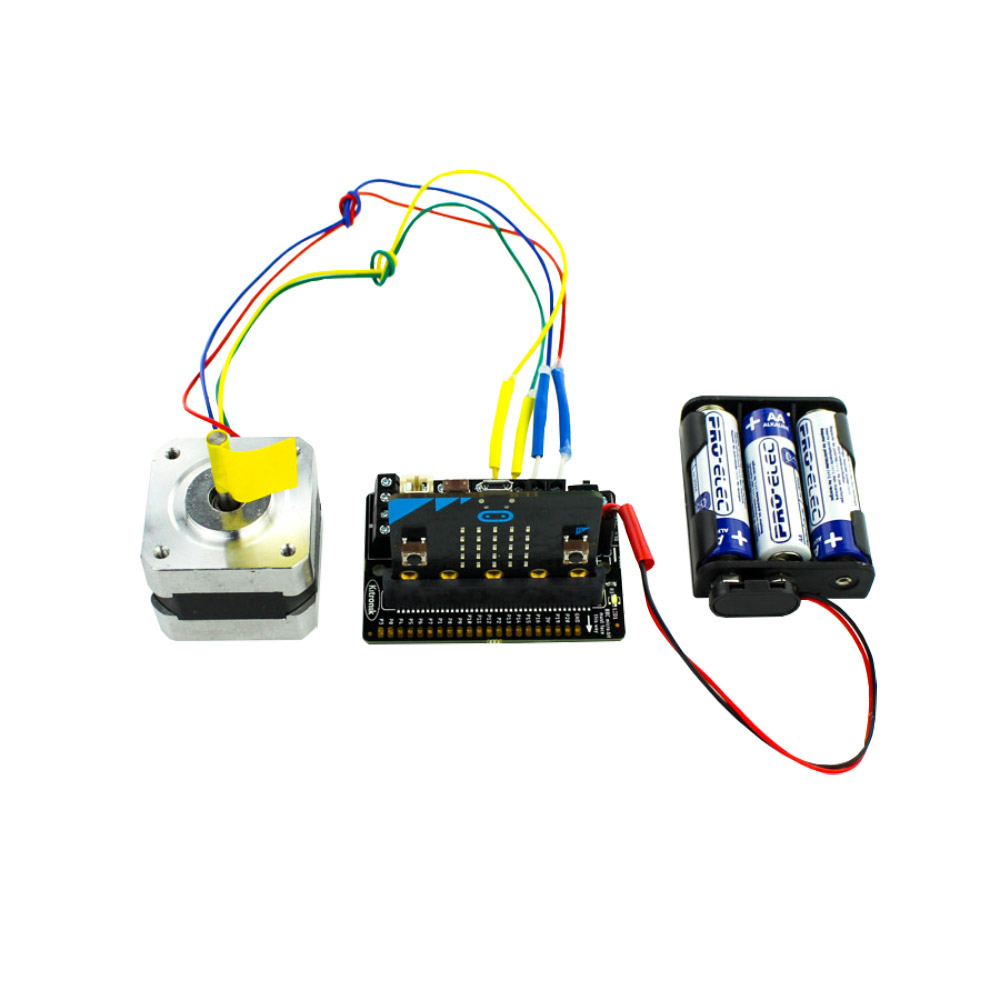

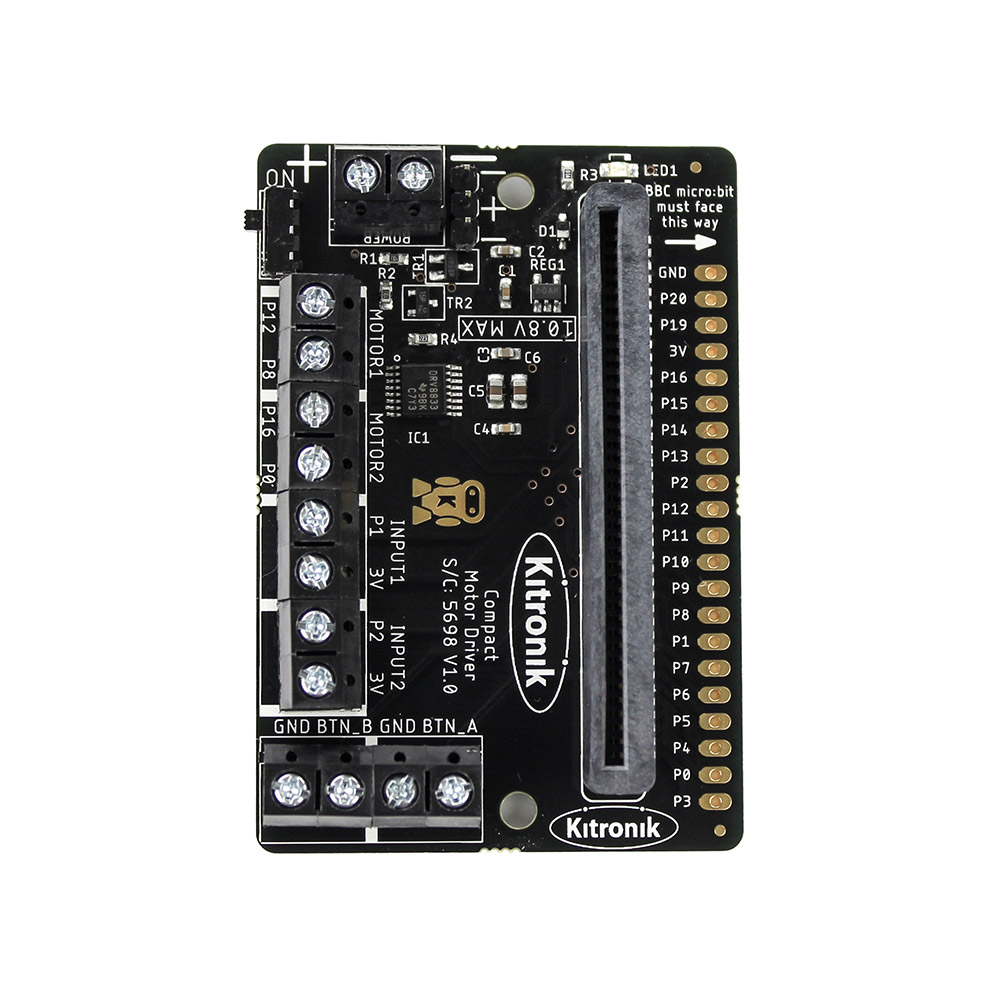

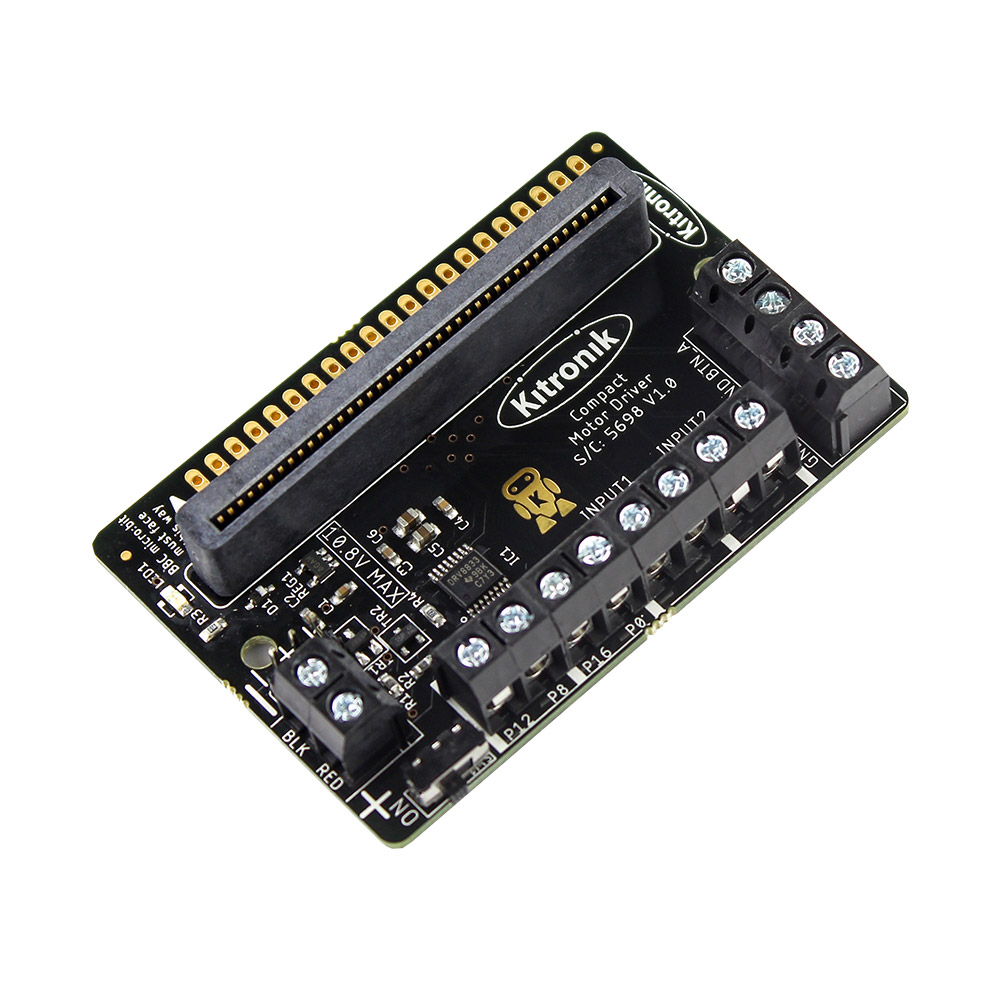

La minuscule carte de pilotage de moteur Kitronik pour le BBC micro:bit ajoute une fonctionnalité de pilotage de moteur au microbit. Cette carte permet le fonctionnement simultané de deux moteurs avec contrôle de la marche avant, de la marche arrière et de l'arrêt, ce qui la rend parfaite pour les conceptions telles que les buggys. Les protections contre les courts-circuits, les surintensités et la chaleur sont toutes incluses dans la carte.

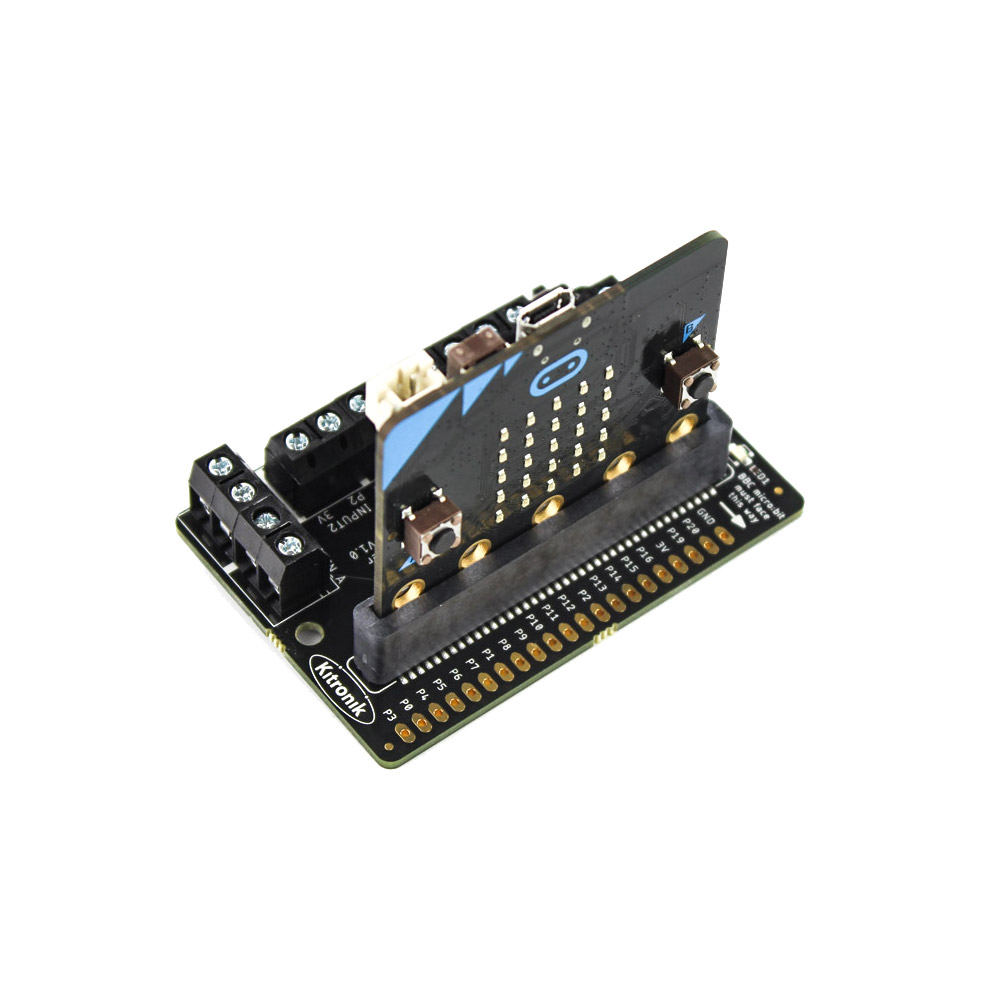

La carte contient un connecteur Edge intégré pour insérer simplement votre BBC micro:bit. Elle possède également des connecteurs externes pour les entrées des boutons A et B. Cela permet de connecter des interrupteurs/entrées supplémentaires à la carte de pilotage du moteur, dont l'état peut ensuite être lu par le micro:bit de la BBC.

Il existe deux autres entrées/sorties. Elles peuvent être utilisées pour relier une variété de composants et peuvent fonctionner en mode numérique ou analogique.

L'alimentation est fournie par un bornier ou une connexion de type servo, et l'alimentation est régulée par un interrupteur sur la carte. Lorsque la carte est allumée, une LED verte s'allume. La carte génère également une alimentation régulée de 3V qui est fournie dans la connexion à 40 voies pour alimenter le BBC micro:bit connecté, éliminant ainsi le besoin d'alimenter directement le BBC micro:bit.

Kitronik a créé un ensemble de nouveaux blocs pour l'éditeur MakeCode afin de faciliter l'utilisation de la carte Compact motor driver. Pour les ajouter à l'éditeur, cliquez sur le symbole de la roue dentée dans le coin supérieur droit. Ensuite, dans le menu déroulant, choisissez Extensions, et dans le champ de recherche, tapez et entrez Kitronik. Choisissez la tuile de pilotage de moteur Kitronik dans la liste, et les nouveaux blocs seront ajoutés au menu de l'éditeur.

Carte pilotage moteur BBC micro:bit: features

• Idéal pour les conceptions telles que les buggys et autres projets de robotique.

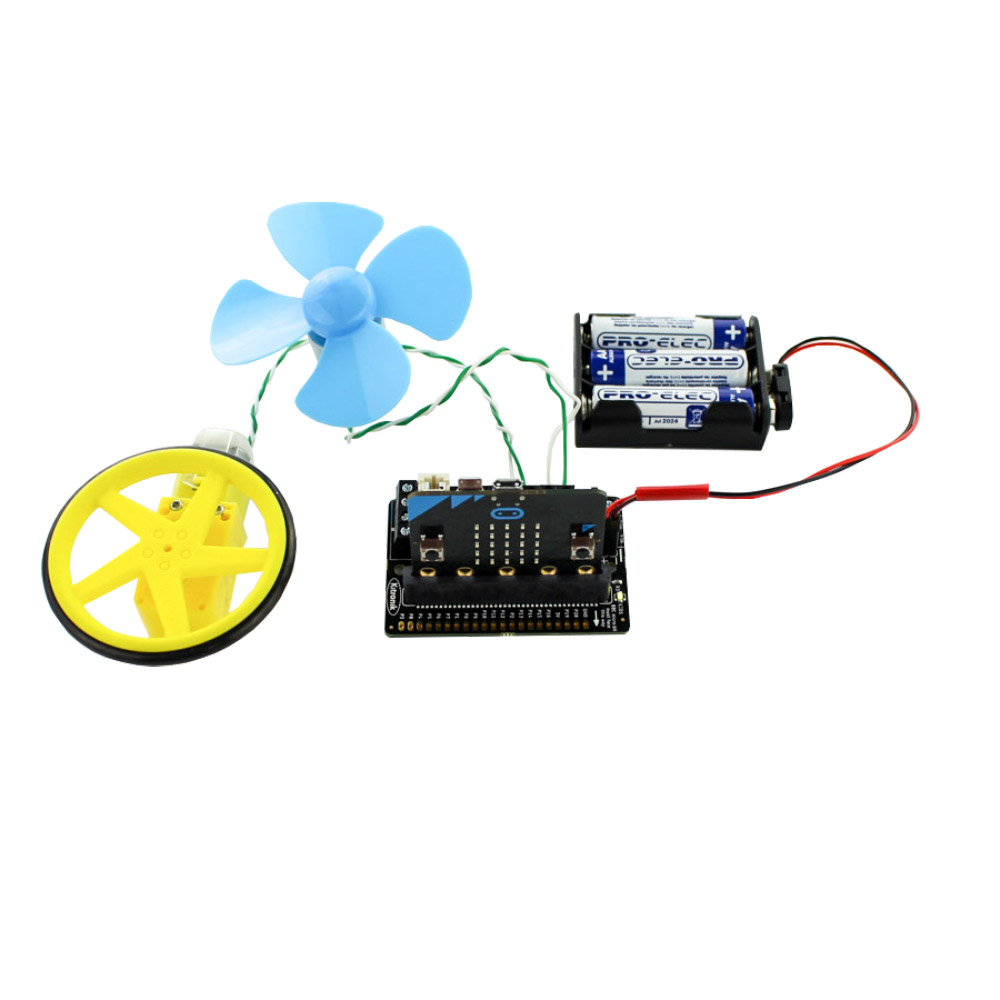

• Pilotez 2 moteurs avec une commande complète de marche avant, arrière et d'arrêt.
• Borniers pour une connexion facile des moteurs et des entrées.
• Les 2 entrées/sorties supplémentaires peuvent être utilisées en mode numérique ou analogique.
• Cette carte comporte également un interrupteur marche/arrêt et une LED d'état d'alimentation.
• Comprend un connecteur de bord pour le BBC micro:bit à insérer.
• Fournit une alimentation régulée au BBC micro:bit.
• Accédez aux autres broches du BBC micro:bit de manière simple et pratique.
• Programmez avec l'éditeur MakeCode ou avec python.

Contenu, prérequis et ressources de la carte de pilotage moteur

Contenu :

• 1 x Carte Compact Motor Driver pour le BBC micro:bit.
• Attention : la carte micro:bit n'est pas incluse.

Prérequis :

• Un micro:bit.
• Câble USB.
• Une alimentation électrique.
• La partie suivante est également requise : Moteurs.

Ressources :

• Python example code.
• Tech Talks - live stream playback.
