Kit robotique micro:bit : buggy et LED Kitronik

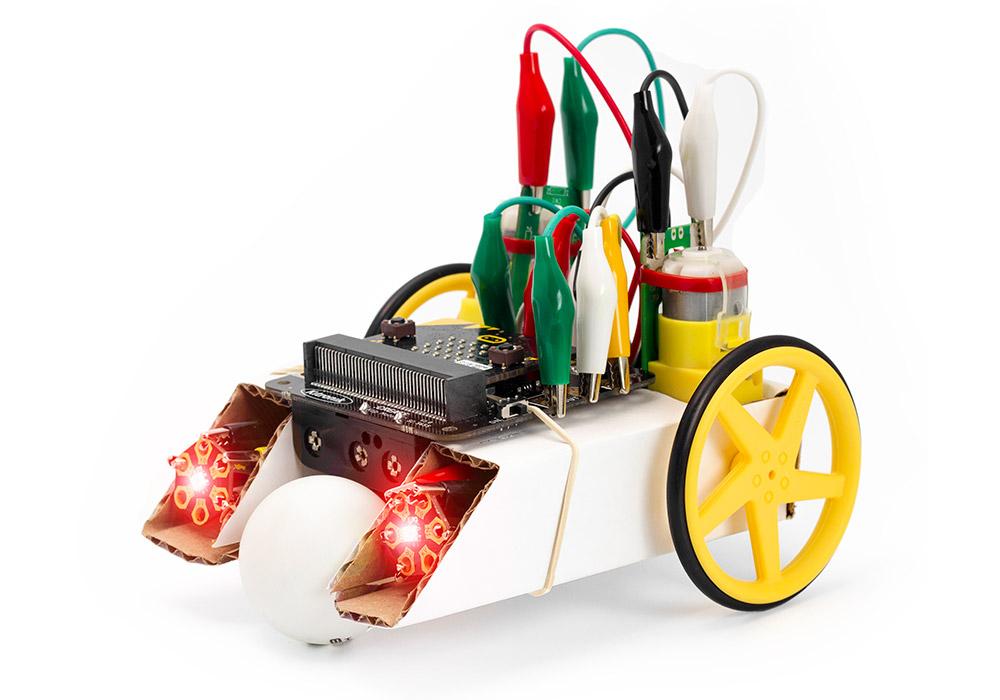

Kit robotique complet Kitronik pour micro:bit

L'ajout de LEDs hexagonales ZIP au kit de robotique simple est une façon efficace et ludique d'ajouter des voyants lumineux à votre robot buggy. C'est très simple, amusant, et Kitronik a également inclus du code pour que vous puissiez jouer directement !

Le kit de robot buggy Simple Robotics est conçu pour être assemblé sans soudure. Un aspect qui permet la réalisation de ce projet par plus jeunes enfants. Sur cette page, découvrez les différentes options de personnalisation du buggy à travers les LEDs et la programmation. Projet que vous pourrez réaliser grâce à ce kit complet de robotique pour micro:bit.

Vous aurez besoin des éléments suivants qui sont tous inclus dans ce pack de robotique Kitronik :

• Une carte micro:bit BBC
• 2 x LEDs ZIP Hexagonales.
• Un kit de robotique simple Kitronik.
• 6 x pinces crocodiles.
• Note : ce kit contient un pack de 10 pinces crocodiles et un pack de 5 LED's ZIP hexagonales : vous en aurez donc plus que nécessaire.

Retrouvez ci-dessous le tutoriel pour la continuité du projet. Le pack livré contient le kit simple robotics Kitronik avec les instructions pour le montage du buggy.

Ajout de LED hexagonales ZIP au kit de buggy robotique simple

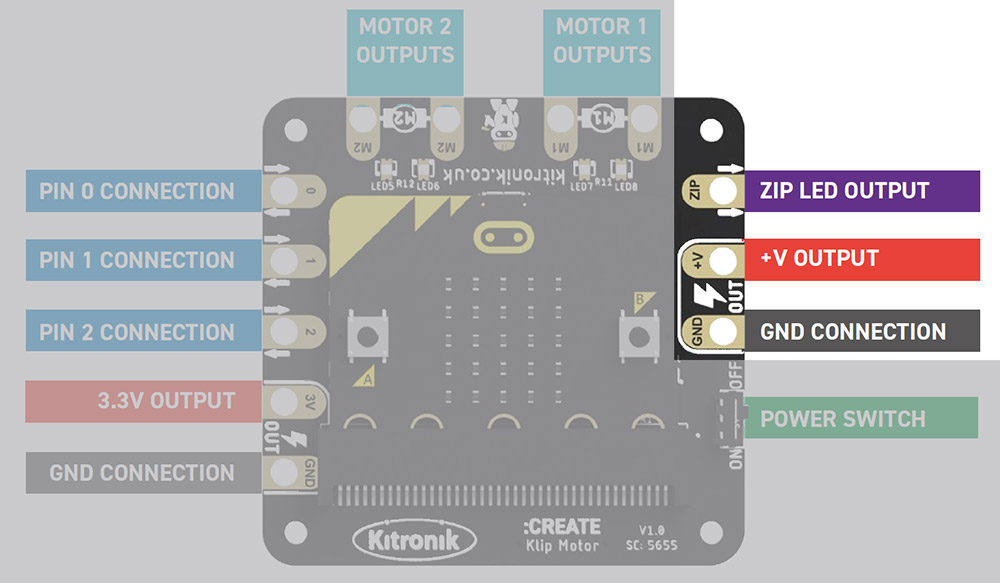

Le Klip Motor Driver BBC micro:bit fait bien plus que piloter des moteurs. Il permet également de casser les pads principaux du BBC micro:bit lui-même et il y a aussi une sortie LED ZIP. Les sorties LED ZIP permettent de connecter les voyants au micro:bit.

Connexion des LEDs ZIP Hexagonales

Grâce à la conception "clippable" du tableau de bord du moteur et à la manière dont les LED ZIP peuvent être enchaînées, la connexion est très simple. Tout d'abord, nous devons connecter trois pinces crocodile à la carte Klip Motor Driver.

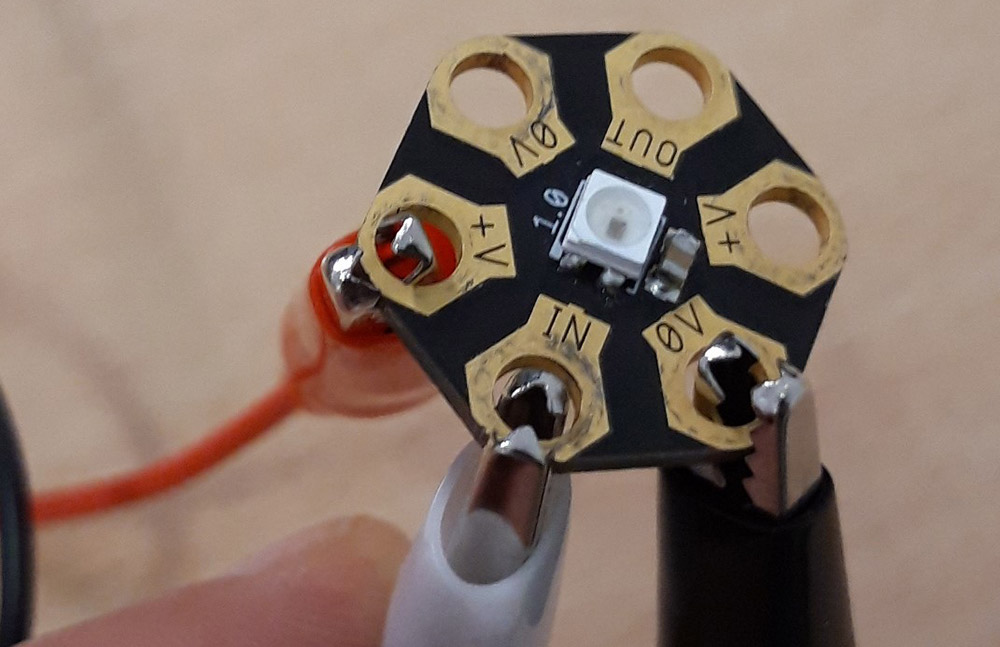

Ensuite, nous devons connecter les autres extrémités des fils à notre première LED hexagonale ZIP.

Comme vous pouvez le voir sur l'image ci-dessus, nous avons utilisé trois des six connexions disponibles. Assurez-vous que lorsque vous connectez cette LED ZIP, vous la branchez sur le côté "IN" et non sur le côté "OUT".   Maintenant, nous nous connectons à la deuxième LED ZIP hexagonale en utilisant les autres connexions du côté "OUT".

Ensuite, nous connectons l'autre extrémité des trois fils à nos deuxièmes connexions latérales "IN" des LED hexagonales ZIP.

Connexions faites ! Il ne reste plus qu'à ranger les fils dans votre buggy !

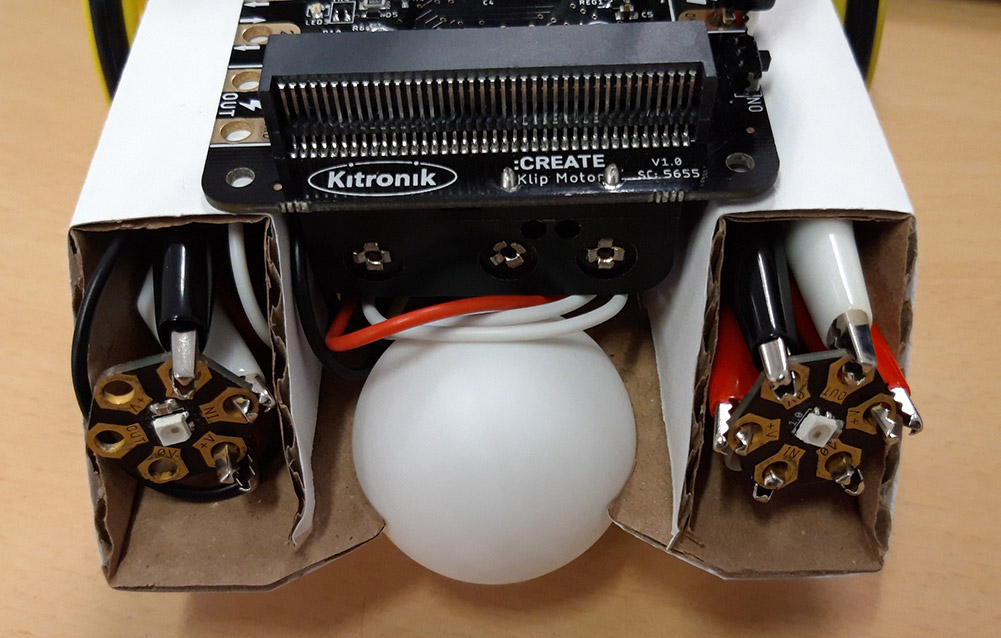

Faites passer les lumières et les fils à travers les pièces latérales du châssis jusqu'à ce que vous ayez arrangé les lumières comme vous le souhaitez. Une fois terminé, vous devriez maintenant avoir quelque chose qui ressemble à l'image ci-dessous.

Programmation des LEDs ZIP Hexagonales

Créez le code suivant ou téléchargez-le et déposez-le directement sur le micro:bit.

• Lorsque vous appuyez sur le bouton A, le buggy avance avec des voyants blancs. Elle tourne ensuite avec un indicateur orange, puis fait marche arrière avec des voyants rouges.
• Le bouton B fait clignoter les LEDs selon un schéma.

Ce code devrait être facile à adapter et à utiliser dans tout projet de buggy.

RETROUVEZ LE CODE ICI.

Le code utilise l'ensemble personnalisé MakeCode de Kitronik, ce qui simplifie la programmation du buggy et le contrôle des LED. Pour les ajouter à l'éditeur, sélectionnez l'icône en forme de roue dentée en haut à droite de l'éditeur. Ensuite, sélectionnez Extensions dans le menu déroulant et dans la barre de recherche, tapez et entrez Kitronik. Choisissez dans la liste et les nouveaux blocs seront ajoutés au menu dans l'éditeur.
